1、連接計算和構造應符合下列規定：
（1）應符合現行國家標準《冷彎薄壁型鋼結構技術規范》GB50018有關螺釘連接計算的規定。
（2）連接LQ550級板材且螺釘連接受剪時，尚應按下列對螺釘單剪抗剪承載力進行驗算：
Nfv≤0.8Aeƒsv
公式1
式中：Nfv——一個螺釘?shù)目辜舫休d力設計值；
Ae——螺釘螺紋處有效截面面積；
ƒsv——螺釘材料抗剪強度設計值，可由本規程附錄A規定的標準試驗確定。
（3）多個螺釘連接的承載力應在按本條第1、2款得到的承載力的基礎上乘以折減系數，折減系數應按下式計算：

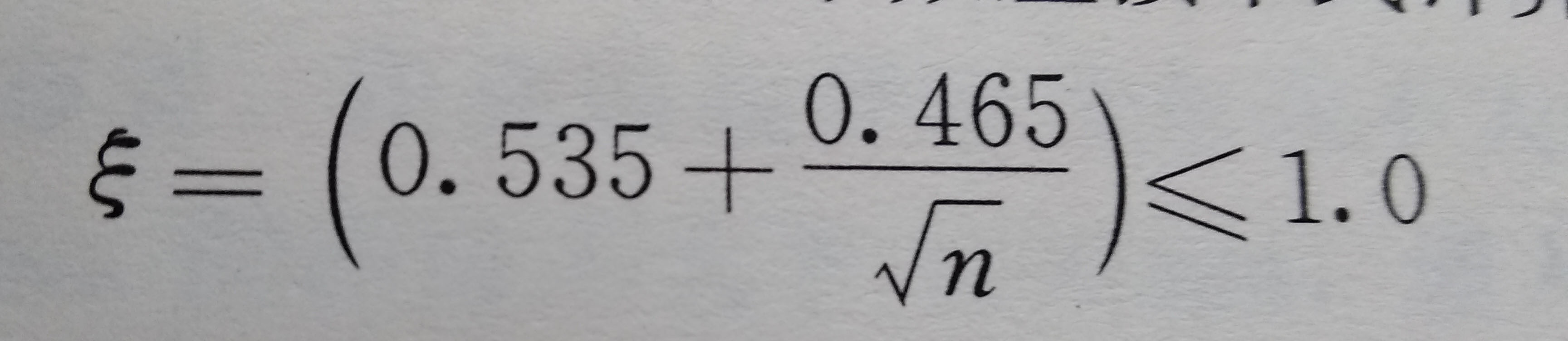

公式2
式中：n——螺釘個數。
2、采用螺釘連接時，螺釘至少應有3圈螺紋穿過連接構件。螺釘?shù)闹行木嗪投司嗖坏眯∮诼葆斨苯拥?倍，邊距不得小于螺釘直徑的2倍。受力連接中的螺釘連接數量不得少于2個。用于鋼板之間連接時，釘頭應靠近較薄的構件一側。
圖1螺釘連接示意
|
