一、連接節點處板件在拉、剪作用下的強度應按下列公式計算：
式中 N——作用于板件的拉力；
Ai——第i段破壞面的截面積，Ai=tli ；當為螺栓（或鉚釘）連接時，應取凈截面面積；
t——板件厚度；
li——第i破壞段的長度，應取板件中最危險的破壞線的長度（圖1）；
ηi——第i段的拉剪折算系數；
αi——第i段破壞線與拉力軸線的夾角。

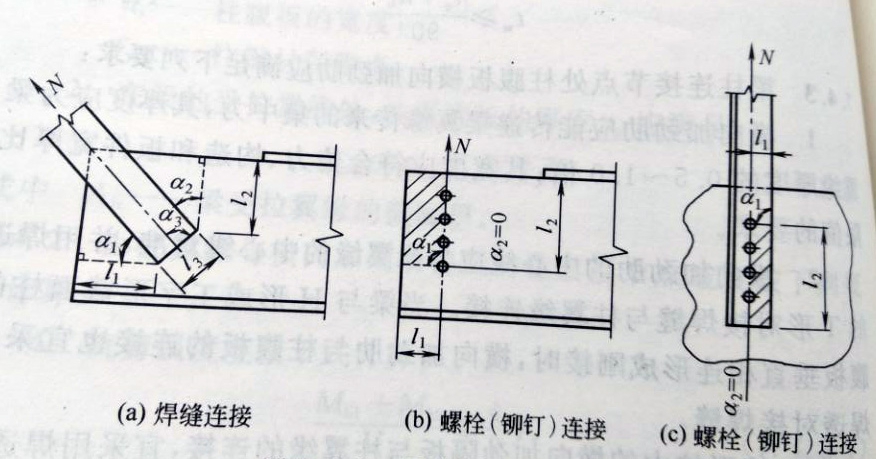

圖1 板件的拉、剪撕裂
二、桁架節點板（桿件為軋制T形和雙板焊接T形截面者除外）的強度除可按公式1計算外，也可用有效寬度法按下式計算：
式中 be——板件的有效寬度（圖2）；當用螺栓（或鉚釘）連接時（圖2.b），應減去孔徑。

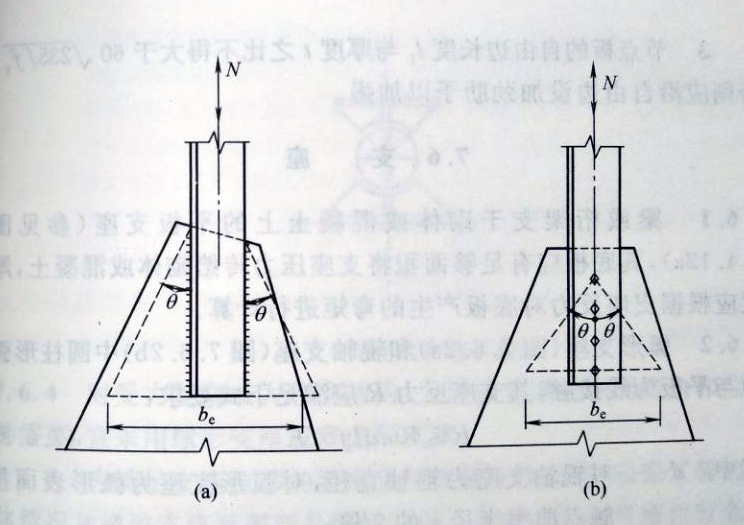

圖2 板件的有效寬度
三、桁架節點板在斜腹桿壓力作用下的穩定性可用下列方法進行計算：
1、對有豎腹桿相連的節點板，當c/t≤15√235/fy時（c為受壓腹桿連接肢端面中點沿腹桿軸線方向至弦桿的凈距離），可不計算穩定。否則，應按附錄F進行穩定計算。在任何情況下，c/t不得大于22√235/fy 。
2、對無豎腹桿相連的節點板，當c/t≤10√235/fy時，節點板的穩定承載力可取為0.8betf。當c/t>10√235/fy時，應按本規范附錄F進行穩定計算，但在任何情況下，c/t不得大于17.5√235/fy。
四、當用一~三條方法計算桁架節點板時，尚應滿足下列要求：
1、節點板邊緣與腹桿軸線之間的夾角不應小于15°；
2、斜腹桿與弦桿的夾角應在30°~60°之間；
3、節點板的自由邊長度lf與厚度t之比不得大于60√235/fy，否則應沿自由邊設加勁肋予以加強。
|
